中心传动刮泥机
一、概述
SZG型中心传动刮泥机,是一种悬挂式除泥设备，适用于水处理工程中圆形的初沉池、二沉池。
二、构造特点

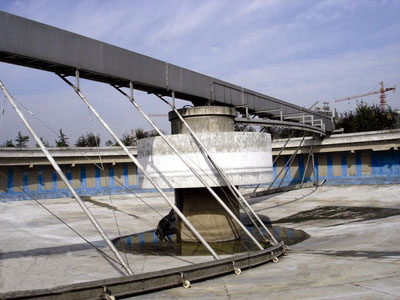

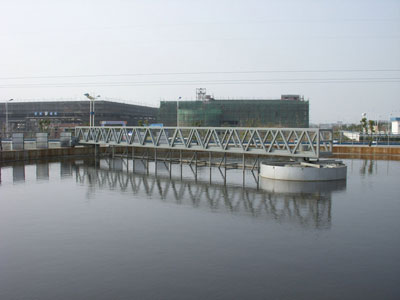

沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。工作桥为混凝土或钢结构 ，本设备不包括池体和工作桥，用户自行解决，我厂可代办设计制造钢结构池体和工作桥，供应用户。
SZG型刮泥机，由耙架、竖轴驱动装置和过扭距安全装置等组成。
耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接 ，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。
竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出
驱动装置为三级立式摆线针轮减速机 ，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。
过扭矩安全装置是安全剪切销 ，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。
三、技术参数
|
型号 |
SZG-4 |
SZG-6 |
SZG-8 |
SZG-10 |
SZG-12 |
SZG-14 |
SZG-16 |
SZG-18 |
SZG-20 |
|
池径（m） |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
沉淀面积（m2） |
12.6 |
28.3 |
50.3 |
78.5 |
113 |
154 |
201 |
254 |
314 |
|
处理污泥量A（m3/h） |
0.26 |
0.59 |
1.05 |
1．64 |
2.36 |
3.21 |
4.19 |
4.76 |
5.25 |
|
耙臂周速（m/min） |
1.65 |
2.5 |
2.15 |
2.2 |
2.65 |
3 |
3.03 |
3.4 |
2.95 |
|
减速机型号XLSD |
XLSDO.37-742 |
XLSDO.37-742 |
XLSDO.37-742 |
XLSDO.37-742 |
XLSDO.37-853 |
XLSDO.37-953 |
XLSDO.37-1063 |
XLSDO.37-1063 |
LSDO.37-1174 |
|
速比 |
11033 |
11033 |
17051 |
20825 |
20825 |
24389 |
24389 |
24389 |
31433 |
|
电动机功率KW |
0.55 |
0.55 |
0.75 |
0.75 |
0.55 |
1.1 |
1.1 |
1.1 |
1.1 |
注:1.处理污泥状态为进水悬浮固体含量为250mg/1，去除率80％，底流含水率98％。
2.池面负荷，池径16m及以下，按50m3/m2•d计算，池径18m按45m3/m2•d计算,池径20m ， 按40m3/m2•d计算。
3.污泥与池底的摩擦系数取0.1。
4.池中央深度，为减速机混凝土基础上平面至池底排泥斗上口的高度，分别为4.5m,5m,5.5m,6m等，由用户确定。
5.池底坡度为1/10。
